Strutture alla base dei pavimenti tecnici sopraelevati

Le strutture alla base dei pavimenti tecnici sopraelevati sono elementi fondamentali che garantiscono la stabilità e la durabilità del sistema. È importante scegliere la struttura più adatta alle proprie esigenze, in modo da ottenere un pavimento sicuro e performante.

I pavimenti tecnici sopraelevati sono sistemi di finiture che consentono di creare un piano di calpestio rialzato rispetto alla soletta portante. Sono costituiti da due elementi principali: i pannelli, che formano la superficie calpestabile, e la struttura portante, che sostiene i pannelli e li collega alla soletta.

La struttura portante è solitamente realizzata in acciaio e può avere diverse configurazioni. Le principali tipologie di strutture per pavimenti sopraelevati sono:

Strutture senza traversi
Strutture con traversi bassi a sezione aperta
Strutture con traversi alti a sezione aperta
Strutture con traversi tubolari a sezione quadra
Strutture con traversi tubolari a sezione rettangolare

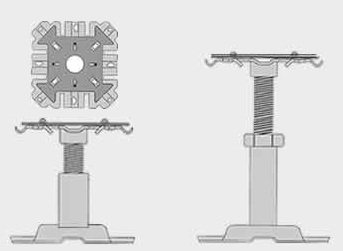

Strutture senza traversi – LBST

Le strutture senza traversi sono le più semplici e le più economiche. Sono costituite da colonne a sezione quadrata o rettangolare, che vengono fissate alla soletta mediante elementi di ancoraggio. Le colonne sono dotate di una testa di appoggio per i pannelli.

Vantaggi:

Semplicità di installazione
Costo contenuto

Svantaggi:

Resistenza limitata ai carichi
Limitata possibilità di realizzare canalizzazioni

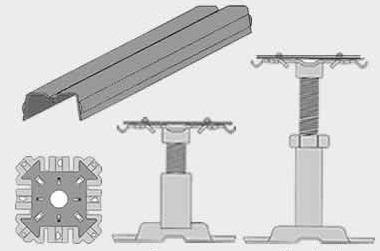

Strutture con traversi bassi a sezione aperta – LB1

Le strutture con traversi bassi a sezione aperta sono simili a quelle senza traversi, ma presentano dei traversi orizzontali che collegano le colonne. I traversi sono realizzati in lamiera zincata e sono dotati di una sezione ad U.

Vantaggi:

Migliore resistenza ai carichi
Maggiore possibilità di realizzare canalizzazioni

Svantaggi:

Costo leggermente superiore

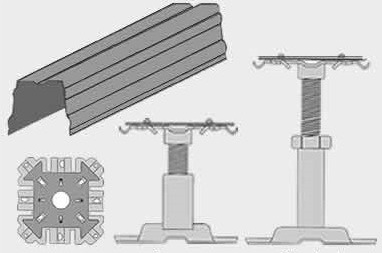

Strutture con traversi alti a sezione aperta – LB2

Le strutture con traversi alti a sezione aperta sono simili a quelle con traversi bassi, ma presentano dei traversi con una sezione più alta. I traversi sono realizzati in lamiera zincata e sono dotati di una sezione ad U o a C.

Vantaggi:

Migliore resistenza ai carichi pesanti
Maggiore possibilità di realizzare canalizzazioni

Svantaggi:

Costo più elevato

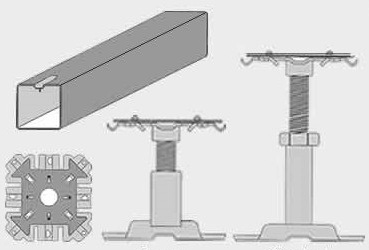

Strutture con traversi tubolari a sezione quadra – LB3

Le strutture con traversi tubolari a sezione quadra sono costituite da colonne a sezione quadrata o rettangolare, che vengono fissate alla soletta mediante elementi di ancoraggio. I traversi sono realizzati in tubolare zincato a sezione quadra.

Vantaggi:

Migliore resistenza ai carichi pesanti
Maggiore possibilità di realizzare canalizzazioni

Svantaggi:

Costo più elevato

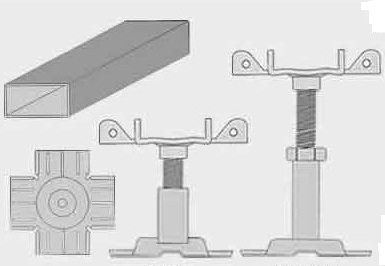

Strutture con traversi tubolari a sezione rettangolare – LB4

Le strutture con traversi tubolari a sezione rettangolare sono simili a quelle con traversi tubolari a sezione quadra, ma presentano dei traversi con una sezione rettangolare. I traversi sono realizzati in tubolare zincato a sezione rettangolare.

Vantaggi:

Migliore resistenza ai carichi pesantissimi
Maggiore possibilità di realizzare canalizzazioni

Svantaggi:

Costo molto elevato

Scegliere la struttura portante più adatta

La scelta della struttura portante più adatta dipende da una serie di fattori, tra cui:

Il tipo di ambiente in cui verrà installato il pavimento sopraelevato
Il carico previsto
La necessità di realizzare canalizzazioni
Il budget disponibile

In ambienti con carichi leggeri, come uffici o negozi, è possibile utilizzare una struttura senza traversi o con traversi bassi a sezione aperta. In ambienti con carichi medi, come laboratori o sale conferenze, è consigliabile utilizzare una struttura con traversi alti a sezione aperta. In ambienti con carichi pesanti, come magazzini o officine, è necessario utilizzare una struttura con traversi tubolari a sezione quadra o rettangolare.
